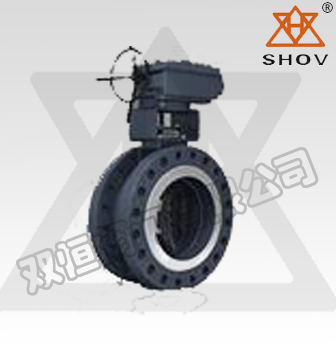

大口徑蝶閥

3. 該系列蝶閥采用雙偏心球面密封結構，關閉時閥板密封面隨偏心位移靠向閥體密封圈進行擠壓密封，密封圈受壓均勻，密封性能可靠；開啟時閥板只需轉過很小一個角度，閥板密封面就與閥體密封圈脫離了，減少了密封面之間的磨擦，使閥門經久耐用。

4 閥體密封圈用不銹耐酸鋼制作、采用機械方式固定在閥體上，閥板密封材料均采用不耐酸銹鋼，閥板密封面為球面，具有耐腐蝕不結垢、不老化、不易損、堅固性好、使用壽命長的特點，

5 驅動裝置與閥門連接處設有軸向密封檢查調整孔，軸向密封通過檢查調整孔即可調整或更換，不需再拆卸驅動裝置和其它部件。閥軸密封采用柔性石墨，摩擦系數小、不宜老化，耐磨損時效長。

6 新型驅動裝置通過對機械結構和受力部位的改進，不但使傳動機構的受力強度增加了數倍以上，避免了因啟閉閥門時用力過大損壞傳動機構，而且還具有開啟輕便靈活（開啟力矩N·m≤30kg）、啟閉圈數少、閥板能穩定地停留在任意中間位置等優點。

7 新型驅動裝置均采用全密封護外型結構，確保驅動裝置能完全防塵、防潮和防水，閥門無論使用于任何工況，驅動裝置都能始終處于良好的潤滑狀態 ，保證了閥門的使用壽命。

8 DN500以上蝶閥的手動驅動裝置采用雙向同步開啟顯示機構，可從上面和側面兩個方向觀察閥門的關閉或開啟狀態，便于閥門臥式安裝，由于蝶閥的閥板是在閥腔內啟閉的，所以臥式安裝后閥腔底部是暢通無阻的，隨著閥板的關閉閥腔過流面積逐漸縮小，而過流面積越小，水的流速就越急，這樣利于沖走閥門中的雜物，避免因雜物使閥門關不到位甚至損壞密封圈。

9 每臺蝶閥都配有可調開、關的機械限位裝置和閥板啟閉位置的顯示機構，驅動手輪的輪緣上均有明顯的開、關方向箭頭和“開”、“關”字樣標示。

10 電動驅動裝置具有手動和電動兩用功能，帶有手動、電動切換機構，電動時手輪不會旋轉，手輪驅動時不會引起電機轉子轉動。

11 電動驅動裝置防護等級為IP54。電動機絕緣等級為E級，電動機工作電壓為380V、50HZ。電源主電路為380VAC、50HZ，二次控制電路為220VAC、50HZ。

12 閥門所有零部件、填料及密封件均采用無毒無害材料，閥門內腔防腐采用靜電噴涂環氧樹脂工藝，噴后電爐烘結，具有很強的附著力，厚度可達0.4—0.8mm，防腐性能好、時效長，避免對水造成二次污染。

13 DN800以上的蝶閥均可配帶閥門支撐座和起吊環，便于安裝并避免損壞設備。

主要性能：
